Modyfikacja wielkości obiektów
Przeskaluj
|
Narzędzie |
Zestaw narzędzi |
|
Przeskaluj
|
Narzędzia podstawowe |
Wszystkie narzędzia: Gumka, Pochyl i Przeskaluj znajdują się w palecie Narzędzia podstawowe w tej samej lokalizacji Kliknij widoczne narzędzie i przytrzymaj dłużej przycisk myszy, aby wyświetlić ukryte narzędzia Narzędzia ukryte.
Przy pomocy narzędzia Przeskaluj można zmienić wszystkie wierzchołki obiektu jednocześnie (prostokąta, zaokrąglonego prostokąta, wieloboku, okręgu czy owalu), posługując się stałym punktem na rysunku jako punktem odniesienia. Narzędzie to jest szczególnie przydatne, jeśli na rysunku znajduje się określone miejsce, względem którego chcesz powiększyć lub zmniejszyć obiekt. Jeśli chcesz użyć konkretnego parametru skalowania, zastosuj polecenie Skaluj obiekty.

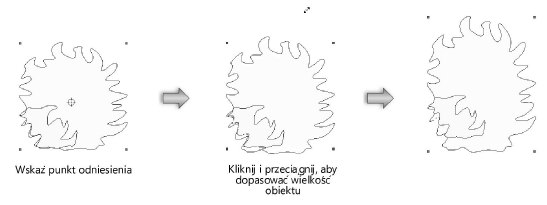

Aby dopasować wielkość obiektu, wykonaj następujące kroki:
Zaznacz jeden obiekt lub więcej obiektów, przeznaczonych do edycji.
Aktywuj narzędzie.
Kliknij w rysunek, aby wyznaczyć punkt odniesienia.
Jeśli punkt stały znajduje się w środku obiektu, obiekt zostanie powiększony symetrycznie.
W przeciwnym wypadku obiekt zostanie powiększony asymetrycznie.
Kliknij krawędź obiektu i przeciągnij ją, aby uzyskać żądany rozmiar, kształt i/lub żądaną pozycję.
Jeżeli przeciągnięty punkt obiektu wykroczy poza punkt odniesienia, obiekt zostanie odbity w lustrze.
Uwaga! Nie można rozpocząć przeciągania na linii poziomej lub pionowej, na której znajduje się punkt stały.
