ID objet

Saisissez le texte que vous souhaitez utiliser comme ID.

Aperçu

Dans l’aperçu, vous voyez apparaître la fenêtre ou la porte comme elle apparaîtrait dans une façade extérieure.

Liste de paramètres

Linteau

Sélectionnez le type souhait de linteau dans la liste de choix:

Sans, pour ne pas placer de linteau sur la façade extérieure

Préfab acier, avec tous les profilés d’acier disponibles par modèle

Préfab pierre, avec une liste de dimensions standard

Sur mesure, qui vous permet de saisir vous-même une épaisseur et une hauteur

Épaisseur

Saisissez l’épaisseur du linteau extérieur sur mesure. Cette valeur va de la façade extérieure vers l’intérieur. Chaque composant de mur touché par le linteau est automatiquement coupé par ce dernier.

Hauteur

Saisissez la hauteur du linteau extérieur sur mesure. Cette valeur va du bord de la baie vers le haut. Chaque composant de mur touché par le linteau est automatiquement coupé par ce dernier.

Appui G/D

Saisissez les valeurs pour le point d’appui du linteau extérieur à droite et à gauche du percement mural.

Il se peut que les linteaux intérieurs et extérieurs se chevauchent. Dans la représentation détaillée, vous pouvez déplacer les deux éléments pour résoudre ce problème.

Volet roulant

Cochez cette option pour ajouter cet élément au linteau. Choisissez ensuite dans la liste des symboles le type souhaité. Vous pouvez choisir entre autres:

Volet encastré fermé

Volet encastré ouvert

Volet posé

Épaisseur/Hauteur

Saisissez les dimensions extérieures du volet.

Appui G/D

Saisissez les valeurs pour l’appui du volet à gauche et à droite du percement mural.

Point d’insertion Y/Z

Saisissez les valeurs du point d’insertion de la partie sélectionnée dans la représentation détaillée.

Réinitialiser

Cliquez sur ce bouton pour redonner la valeur standard aux paramètres Point d’insertion Y/Z de la construction des linteaux active.

Détail

Sélectionnez l’un des composants des linteaux dans l’aperçu pour le positionner plus précisément.

Le point d’insertion du linteau extérieur se trouve sur la façade extérieure, à hauteur du bord de la baie. Avec une valeur Y positive, vous déplacez le linteau extérieur vers l’intérieur, tandis qu’avec une valeur Y négative, vous pouvez placer le linteau à l’extérieur de la façade. Avec la valeur Z, vous déplacez le linteau sur l’axe vertical vers le haut (valeur positive) ou vers le bas (valeur négative).

Le point d’insertion à partir duquel le linteau est déplacé est indiqué par un point fixe.

Pour le point d’insertion du volet roulant, le même principe est d’application, mais cette fois depuis la façade intérieure. Avec une valeur Y positive, vous déplacez donc le volet roulant vers la façade extérieure.

Le détail des composants n’est pas affiché lorsque l’objet ne se trouve pas dans un mur

ID objet

Saisissez le texte que vous souhaitez utiliser comme ID.

Aperçu

Dans l’aperçu, vous voyez apparaître la fenêtre ou la porte comme elle apparaîtrait dans une façade extérieure.

Liste de paramètres

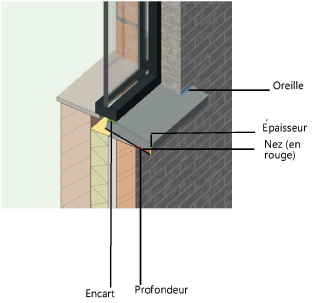

Seuil

Sélectionnez le type de seuil que vous souhaitez utiliser. Les différentes options disponibles sont:

Sans, si vous ne souhaitez pas utiliser de seuil extérieur

Rectangle

Appui avec larmier

Carrelage avec larmier

Nez/Encart

Saisissez les valeurs pour la profondeur du seuil et le nez (saillie par rapport à la façade extérieure).

Ces dimensions sont mesurées le long de la surface supérieure du seuil, même si celui-ci est en pente.

La profondeur est la dimension totale, nez compris.

Épaisseur/Profond.

Saisissez l’épaisseur du seuil extérieur.

Les valeurs sont mesurées horizontalement et éventuellement, par la suite, placées selon un certain angle de pente.

Oreilles G/D

Saisissez les valeurs des oreilles à gauche et à droite.

Pente

Saisissez la valeur souhaitée pour la pente du seuil.

Notez que lorsque vous inclinez un seuil selon la pente donnée, le bas de la baie et le nez sont pris en compte.

Réinitialiser

Cliquez sur ce bouton pour redonner la valeur standard au paramètre Pente de la construction des seuils active.
